معرفی انواع تابلو برق فشار ضعیف
تابلو برق فشار ضعیف (Low Voltage Switchgear) یکی از مهم‌ترین اجزای سیستم‌های توزیع برق در پروژه‌های صنعتی، تجاری و مسکونی است.
این تابلوه ا نقش کلیدی در کنترل، حفاظت ، توزیع و مانیتورینگ برق در سطح ولتاژ پایین (معمولاً زیر 1000 ولت AC) ایفا می‌کنند. طراحی و انتخاب
صحیح تابلو برق فشار ضعیف موجب افزایش ایمنی، کارایی و بهره‌وری سیستم‌های الکتریکی می‌شود. در این مقاله به معرفی انواع تابلو برق فشار
ضعیف، اجزا، کاربردها و نکات فنی مهم در انتخاب آن‌ها پرداخته‌ایم.
تعریف تابلو برق فشار ضعیف
تابلو برق فشار ضعیف مجموعه‌ای از تجهیزات الکتریکی مانند کلیدها ، فیوزها، کنتاکتورها ، رله‌ها، شینه‌ها و تجهیزات حفاظتی است که برای توزیع و
کنترل توان الکتریکی در سطح ولتاژ پایین استفاده می‌شود. این تابلوها معمولاً در ورودی برق ساختمان یا خطوط توزیع فرعی نصب می‌شوند.
دسته‌بندی تابلو برق فشار ضعیف
تابلوهای فشار ضعیف را می‌توان بر اساس نوع نصب ، نوع عملکرد، ساختار بدنه، محل نصب و سطح حفاظت به دسته‌های مختلفی تقسیم کرد. در
ادامه به مهم‌ترین انواع تابلو برق فشار ضعیف اشاره می‌کنیم:
تابلو برق ثابت (Fix Type)
در این نوع تابلوها تجهیزات به‌صورت ثابت بر روی بدنه نصب می‌شوند و امکان تعویض یا تعمیر آن‌ها در حین بهره‌برداری وجود ندارد. این تابلوها ارزان‌تر بوده
و برای کاربردهای ساده مانند واحدهای مسکونی یا تجاری کوچک مناسب هستند.
ویژگی‌ها:
هزینه ساخت پایین
ایمنی نسبتاً کم در مقایسه با انواع کشویی
مناسب برای بارهای ثابت و بدون نیاز به تعویض مکرر
تابلو برق کشویی (Withdrawable/MCC)
در این نوع تابلو، تجهیزات روی یونیت‌های کشویی نصب می‌شوند و می‌توان آن‌ها را به‌راحتی خارج و تعمیر یا تعویض کرد. این تابلوها برای صنایع بزرگ و
سیستم‌هایی با نیاز به قابلیت نگهداری بالا استفاده می‌شوند.
مزایا:
امکان تعمیر و تعویض تجهیزات بدون قطع کامل سیستم
ایمنی بالا
مناسب برای موتورهای صنعتی، سیستم‌های اتوماسیون و کارخانه‌ها
تابلو برق ایستاده (Floor Standing)
تابلوهای ایستاده به صورت عمودی بر روی زمین نصب می‌شوند و برای تأسیسات بزرگ و صنعتی که حجم بالای تجهیزات دارند، مناسب هستند . این
تابلوها فضای زیادی برای نصب تجهیزات و کابل‌کشی فراهم می‌کنند.
تابلو برق دیواری (Wall Mounted)
این تابلوها روی دیوار نصب می‌شوند و برای فضاهای کوچک یا مکان‌هایی که تجهیزات محدود دارند مانند پارکینگ‌ها، اتاق‌های سرور یا اتاق کنترل روشنایی
مناسب‌اند.
تابلو برق داخلی (Indoor)
تابلوهایی هستند که در فضای بسته مانند اتاق برق، موتورخانه یا سوله‌ها نصب می‌شوند. این تابلوها معمولاً دارای درجه حفاظت پایین‌تری مانند IP41 یا
IP54 هستند.
تابلو برق بیرونی (Outdoor)
تابلو های مخصوص فضای باز که دارای بدنه مقاوم و درجه حفاظت بالایی مانند IP65 یا بالاتر هستند . بدنه این تابلوها معمولاً از جنس استیل یا آلومینیوم
ضدزنگ ساخته می‌شود تا در برابر شرایط محیطی مقاوم باشند.

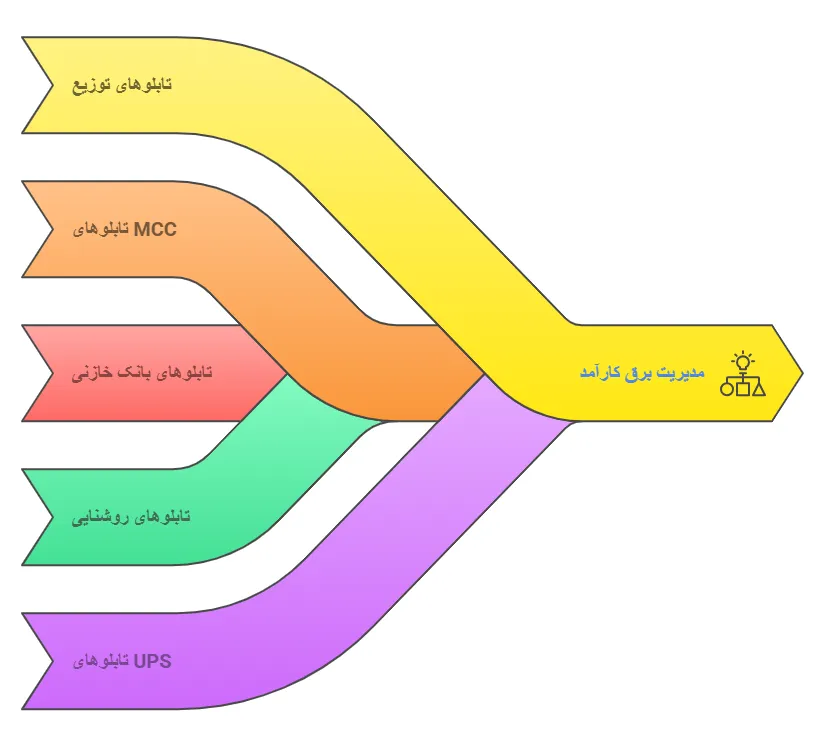

انواع تابلو بر اساس کاربرد
تابلوهای توزیع (Distribution Panels)
برای توزیع برق در سطح‌های مختلف از شبکه اصلی به مصرف‌کننده‌ها استفاده می‌شود. شامل کلیدهای اصلی، فیوزها، قطع‌کننده‌ها و شینه‌ها هستند.
تابلو موتور کنترل سنتر (MCC)
ویژه کنترل و حفاظت از موتورهای الکتریکی طراحی شده‌اند. معمولاً در صنایع تولیدی، پتروشیمی، معادن و کارخانه‌ها استفاده می‌شود. شامل کنتاکتورها،
بیمتال‌ها و PLCها می‌باشند.
تابلو بانک خازنی (Capacitor Bank)
برای اصلاح ضریب قدرت و کاهش تلفات انرژی در شبکه استفاده می‌شود. شامل خازن‌ها، رگولاتورهای هوشمند و تجهیزات حفاظتی است.
تابلو روشنایی (Lighting Panel)
برای کنترل روشنایی ساختمان‌ها، کارگاه‌ها، سوله‌ها و محیط‌های باز به کار می‌رود. طراحی ساده‌تری نسبت به سایر تابلوها دارد.
تابلو UPS
برای تأمین برق بدون وقفه به تجهیزات حساس مانند سیستم‌های پزشکی، IT و تجهیزات کنترلی کاربرد دارد. این تابلوها معمولاً شامل باتری، اینورتر، شارژر
و کلیدهای انتقال هستند.
اجزای اصلی تابلو برق فشار ضعیف
کلیدهای قطع و وصل (MCB، MCCB، ACB)
فیوزها
کنتاکتورها
رله‌های حفاظتی
شینه‌های توزیع
تجهیزات اندازه‌گیری (ولت‌متر، آمپرمتر، کسینوس فی متر)
کابل و ترمینال‌ها
تابلوهای HMI یا PLC در صورت نیاز به اتوماسیون

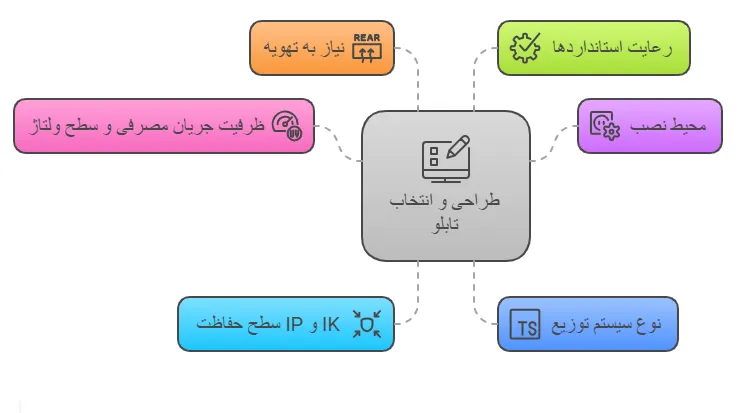

نکات مهم در طراحی و انتخاب تابلو
ظرفیت جریان مصرفی و سطح ولتاژ
محیط نصب (داخلی یا خارجی)
سطح حفاظت IP و IK مورد نیاز
نوع سیستم توزیع (TN، TT، IT)
نیاز به تهویه، خنک‌کننده یا سیستم تهویه مطبوع
رعایت استانداردهای بین‌المللی مانند IEC 61439 یا استاندارد ملی ایران
جمع‌بندی
تابلو برق فشار ضعیف یکی از بخش‌های اساسی در هر پروژه الکتریکی است که وظیفه توزیع، حفاظت و کنترل جریان را بر عهده دارد. بسته به نوع کاربرد،
شرایط نصب و الزامات فنی، انواع مختلفی از این تابلوها وجود دارد که انتخاب صحیح آن‌ها نقش بسیار مهمی در پایداری و ایمنی سیستم دارد. استفاده از
تجهیزات با کیفیت، طراحی اصولی و نصب استاندارد تابلو، ضامن کارایی و طول عمر سیستم برق‌رسانی خواهد بود.
