ترانسفورماتور فرکانس بالا
ترانسفورماتور فرکانس بالا (High-Frequency Transformer) یکی از تجهیزات کلیدی در مدارهای الکترونیکی و سیستم‌های انتقال توان است
که نقش مهمی در تبدیل ولتاژ و جریان در فرکانس‌های بالاتر از فرکانس‌های معمول (معمولاً بالاتر از چند کیلوهرتز تا مگاهرتز) ایفا می‌کند. این
نوع ترانسفورماتورها برخلاف ترانسفورماتورهای معمولی که در فرکانس‌های پایین (۵۰ یا ۶۰ هرتز) کار میکنند، به دلیل ویژگی‌های ساختاری
و الکترومغناطیسی ویژه، در مدارهای سوئیچینگ و منبع تغذیه‌های سوئیچینگ کاربرد فراوانی دارند.
ساختار و اصول کاری
ترانسفورماتورهای فرکانس بالابراساس همان اصول مغناطیسی ترانسفورماتورهای معمولی عمل میکنند؛یعنی با استفاده از القای مغناطیسی،
انرژی را از سیم‌پیچ اولیه به سیم‌پیچ ثانویه منتقل میکنند. اما تفاوت اصلی در مواد هسته و ساختار سیم‌پیچ‌ها است.
هسته ترانسفورماتور: در ترانسفورماتورهای فرکانس بالا معمولاً از هسته‌های فریت استفاده میشود که دارای تلفات آهنی پایین و فرکانس
پاسخ بالا هستند. این هسته‌ها به دلیل خاصیت مغناطیسی ویژه، در فرکانس‌های بالا عملکرد بهتری دارند.
سیم‌پیچ‌ها : سیم پیچ‌های ترانسفورماتور فرکانس بالا از سیم های نازک با روکش‌های خاص تشکیل شده‌اند تا بتوانند جریان های متناوب با
فرکانس بالا را به صورت کارآمد عبور دهند و از اثرات پوستی (Skin Effect) جلوگیری کنند.

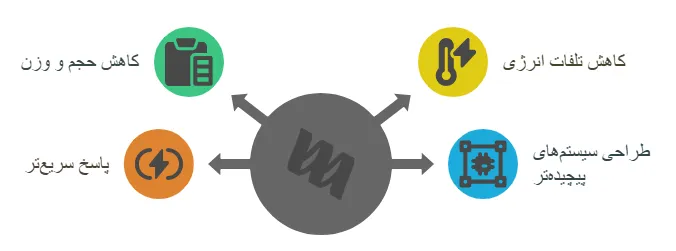

ویژگی‌ها و مزایا
ترانسفورماتورهای فرکانس بالا به دلیل ویژگی‌های زیر در کاربردهای الکترونیکی مدرن بسیار محبوب شده‌اند:
کاهش حجم و وزن
استفاده از فرکانس‌های بالا باعث کاهش اندازه هسته و سیم‌پیچ‌ها میشود، زیرا انرژی انتقالی در زمان کمتر و با حجم کوچکتر انجام میشود.
این امر باعث میشود که ترانسفورماتورهای فرکانس بالا بسیار کوچکتر و سبک‌تر از ترانسفورماتورهای معمولی باشند.
کاهش تلفات انرژی
هسته های فریت و سیم‌های خاص موجب کاهش تلفات مغناطیسی و حرارتی می‌شوند ، که این موضوع باعث افزایش بازده سیستم‌های
تغذیه و کاهش هزینه‌های خنک‌کاری می‌گردد.
پاسخ سریع‌تر
به دلیل فرکانس کاری بالاتر، این ترانسفورماتورها قادر به پاسخ سریع‌تر به تغییرات بار و ولتاژ هستند که در کاربردهای سوئیچینگ و دیجیتال
اهمیت زیادی دارد.
امکان طراحی سیستم‌های پیچیده‌تر
ترانسفورماتورهای فرکانس بالا امکان ساخت مبدل‌های توان سوئیچینگ، مدارهای ایزوله و فیلترهای الکترونیکی پیشرفته را فراهم میکنند
که در منابع تغذیه، شارژرها و تجهیزات مخابراتی کاربرد دارند.
کاربردهای ترانسفورماتور فرکانس بالا
این ترانسفورماتورها در حوزه‌های مختلف صنعتی و الکترونیکی کاربرد فراوانی دارند:
منابع تغذیه سوئیچینگ (SMPS)
در این منابع تغذیه که جایگزین منابع تغذیه خطی سنتی شده‌اند ، استفاده از ترانسفورماتورهای فرکانس بالا برای تبدیل ولتاژ و ایزولاسیون
مدار ضروری است. این منابع به دلیل کارایی بالاتر و حجم کمتر محبوبیت زیادی پیدا کرده‌اند.
شارژرهای سریع و مبدل‌های DC-DC
در شارژرهای سریع گوشی‌های هوشمند، لپ‌تاپ‌ها و سایر دستگاه‌ها، ترانسفورماتورهای فرکانس بالا نقش کلیدی دارند تا ولتاژ مناسب با
کارایی بالا و ایزولاسیون کافی فراهم کنند.
مدارهای مخابراتی و رادیویی
در فرستنده‌ها و گیرنده‌های رادیویی و تجهیزات مخابراتی، تبدیل و تطبیق امپدانس در فرکانس‌های بالا نیازمند ترانسفورماتورهای خاص است.
الکترونیک خودرو
خودروهای الکتریکی و هیبریدی نیز به مبدل‌های توان با ترانسفورماتورهای فرکانس بالا نیاز دارند تا انرژی را به شکل بهینه انتقال دهند.

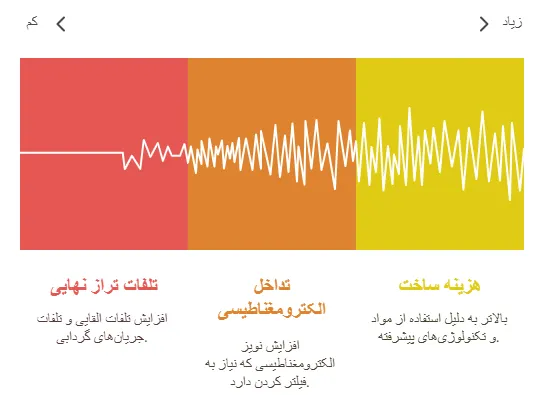

چالش‌ها و محدودیت‌ها
هرچند ترانسفورماتورهای فرکانس بالا مزایای بسیاری دارند، اما برخی چالش‌ها نیز در طراحی و استفاده از آنها وجود دارد:
تلفات تراز نهایی
با افزایش فرکانس، تلفات القایی و تلفات جریان‌های گردابی افزایش می‌یابد که نیازمند طراحی دقیق و استفاده از مواد خاص است.
تداخل الکترومغناطیسی (EMI)
فرکانس بالا موجب افزایش نویز الکترومغناطیسی میشود که باید با استفاده از فیلترها و روش‌های محافظتی کاهش یابد.
هزینه ساخت
به دلیل استفاده از مواد خاص و تکنولوژی‌های پیشرفته، هزینه ساخت این ترانسفورماتورها بیشتر از ترانسفورماتورهای معمولی است.
نتیجه‌گیری
ترانسفورماتورهای فرکانس بالا به عنوان بخش جدایی‌ناپذیر از سیستم‌های الکترونیکی مدرن، به ویژه در منابع تغذیه سوئیچینگ، شارژرهای سریع
و تجهیزات مخابراتی، نقش بسیار مهمی ایفا میکنند. مزایای کاهش حجم، وزن و افزایش بازده باعث شده است که این ترانسفورماتورها جایگزین
ایده‌آل ترانسفورماتورهای سنتی در بسیاری از کاربردها باشند. البته چالش‌های مربوط به تلفات و نویز الکترومغناطیسی نیازمند طراحی و مهندسی
دقیق است تا عملکرد بهینه حاصل شود. با پیشرفت تکنولوژی مواد و فناوری‌های ساخت، انتظار می‌رود که کاربرد ترانسفورماتورهای فرکانس بالا در
آینده بیشتر و گسترده‌تر شود.
