ترانسفورماتور ایزوله

 ترانسفورماتور ایزوله یکی از مهم‌ترین تجهیزات الکتریکی است که در بسیاری از صنایع برای ایزوله‌سازی مدارها و افزایش ایمنی به کار می‌رود.

این نوع ترانسفورماتور، برخلاف ترانسفورماتورهای معمولی که بیشتر برای تغییر ولتاژ استفاده می‌شوند، عمدتاً برای جداسازی الکتریکی بین

دو بخش از یک مدار استفاده میشود. در این مقاله به بررسی ساختار،عملکرد، کاربردها، مزایا و محدودیت‌های ترانسفورماتور ایزوله می‌پردازیم.

اصول عملکرد

ترانسفورماتور ایزوله هماننددیگر ترانسفورماتورها از دو سیم‌پیچ اولیه و ثانویه تشکیل شده است که روی یک هسته مغناطیسی پیچیده شده‌اند.

تفاوت اصلی آن با ترانسفورماتور های دیگر در این است که هدف اصلی آن تغییر ولتاژ نیست ، بلکه جدا سازی الکتریکی دو مدار از یکدیگر است.

این جداسازی باعث می‌شود تا ولتاژ و جریان مدار ثانویه هیچ اتصال مستقیم الکتریکی با مدار اولیه نداشته باشند.

در اغلب موارد، نسبت سیم‌پیچ اولیه به ثانویه در ترانسفورماتور ایزوله یک به یک است (۱:۱)، به طوری که ولتاژ خروجی با ولتاژ ورودی برابر است.

اما با توجه به نیاز، می‌توان از این ترانسفورماتور با نسبت‌های متفاوت برای کاهش یا افزایش ولتاژ نیز استفاده کرد.

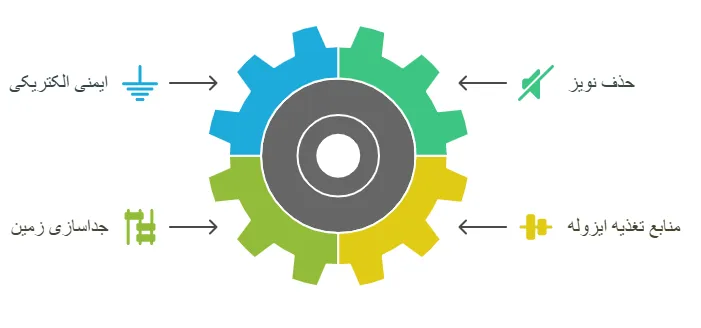

کاربردها

کاربرد

 ایمنی الکتریکی

یکی از مهم‌ترین کاربردهای ترانسفورماتور ایزوله در محافظت از تجهیزات و کاربران در برابر شوک الکتریکی است. در تجهیزات پزشکی، آزمایشگاهی،

و سیستم‌های صنعتی، استفاده از این ترانسفورماتورها خطر برق‌گرفتگی را کاهش می‌دهد.

حذف نویز و تداخل

ترانسفورماتور ایزوله به طور مؤثری نویزهای الکترومغناطیسی (EMI) و تداخل‌های فرکانس بالا (RFI) را که ممکن است از طریق زمین یا شبکه برق

منتقل شوند، فیلتر می‌کند. در سیستم‌های صوتی حرفه‌ای، تجهیزات اندازه‌گیری دقیق و سامانه‌های کنترل صنعتی، این ویژگی بسیار حیاتی است.

جداسازی زمین

در بسیاری از موارد ، لازم است دو مدار الکتریکی زمین‌ های متفاوتی داشته باشند . ترانسفور ماتور ایزوله این امکان را فراهم می‌کند که بدون ایجاد

اتصال الکتریکی مستقیم بین زمین‌های دو مدار، انرژی الکتریکی منتقل شود.

منابع تغذیه ایزوله

منابع تغذیه سوئیچینگ معمولاً از ترانسفورماتور ایزوله برای جداسازی ورودی AC از خروجی DC استفاده می‌کنند. این جداسازی برای حفاظت کاربران

و مدارهای حساس از نوسانات و خطاهای احتمالی شبکه برق بسیار مهم است.

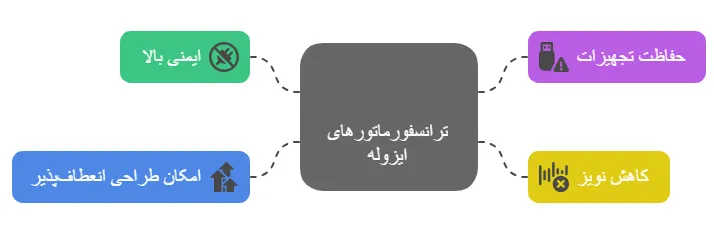

مزایا

مزایا

ایمنی بالا: جلوگیری از انتقال مستقیم جریان بین ورودی و خروجی.

حفاظت تجهیزات: کاهش خطر صدمات ناشی از ولتاژهای ناخواسته یا خطاهای زمین.

کاهش نویز: عملکرد مؤثر در فیلتر کردن تداخل‌های فرکانسی.

امکان طراحی انعطاف‌پذیر: امکان تطبیق با نیازهای خاص از نظر ولتاژ و جریان.

معایب و محدودیت‌ها

هزینه بالا: در مقایسه با ترانسفورماتورهای معمولی ممکن است قیمت بیشتری داشته باشد.

اندازه و وزن بیشتر: به ویژه در ترانسفورماتورهای قدرت بالا، اندازه بزرگ‌تری مورد نیاز است.

تلفات انرژی: مانند سایر ترانسفورماتورها، مقداری انرژی به صورت گرما تلف می‌شود.

تفاوت با ترانسفورماتورهای دیگر

اگرچه تمام ترانسفورماتورها تا حدودی ایزولاسیون را فراهم می‌کنند، اما ترانسفورماتور ایزوله به طور خاص برای هدف ایزولاسیون طراحی شده است.

در حالی که ترانسفورماتورهای افزاینده یا کاهنده ولتاژ به طور عمده برای انتقال و توزیع انرژی با تغییر ولتاژ به کار می‌روند ، ترانسفورماتور ایزوله تمرکز

خود را بر جداسازی فیزیکی مدارها و افزایش ایمنی گذاشته است.

نتیجه‌گیری

ترانسفورماتور ایزوله نقش بسیار مهمی در ایمنی، پایداری و عملکرد صحیح سیستم‌های الکتریکی ایفا می‌کند. با توجه به قابلیت‌هایی مانند جداسازی

زمین، حذف نویز و محافظت از تجهیزات، استفاده از این نوع ترانسفورماتور در حوزه‌های مختلف صنعتی، پزشکی و الکترونیکی کاملاً ضروری است. انتخاب

و طراحی صحیح ترانسفورماتور ایزوله متناسب با کاربرد خاص، نه تنها کارایی سیستم را افزایش می‌دهد، بلکه امنیت افراد و تجهیزات را نیز تضمین می‌کند.

برای مشاوره وخریدبامادرارتباط باشید.
