ترانسفورماتور پالس

ترانسفورماتور پالسترانسفورماتور پالس (Pulse Transformer) یکی از اجزای مهم در مدارهای الکترونیکی به‌ویژه در سیستم‌های دیجیتال، مخابراتی و قدرت بالا

است که  وظیفه انتقال پالس‌های الکتریکی با شکل موج مشخص و دقت بالا را بر عهده دارد . این نوع ترانسفور ماتور به‌گونه‌ ای طراحی شده است که تغییرات

سریع ولتاژ و جریان را بدون اعوجاج یا کاهش قابل توجه،بین قسمت‌های مختلف مدار انتقال دهد. در این مقاله، به بررسی ساختار، نحوه عملکرد، مزایا و معایب،

و کاربردهای ترانسفورماتور پالس پرداخته می‌شود.

ساختار ترانسفورماتور پالس
ترانسفورماتور پالس از دو یا چند سیم‌پیچ(معمولاً اولیه و ثانویه)و یک هسته مغناطیسی تشکیل شده است.هسته مورد استفاده در این ترانسفورماتورها معمولاً

از مواد با نفوذپذیری مغناطیسی بالا مانند فریت ساخته میشود تا پاسخ فرکانسی مناسب و کمترین تلفات را داشته باشد.سیم‌پیچها به‌گونه‌ای پیچیده میشوند

که بتوانند در مقابل تغییرات سریع جریان مقاومت کرده و پالس‌ها را با حفظ شکل منتقل کنند.

برخلاف ترانسفورماتورهای قدرت که برای کارکرد پیوسته با فرکانس‌های پایین طراحی شده‌اند،ترانسفورماتور پالس باید در فرکانس‌های بالا و با زمانهای گذر کوتاه

(rise/fall time) عمل کند. به همین دلیل طراحی آن به دقت بیشتری در انتخاب مواد، تعداد دور سیم‌پیچ و روش عایق‌بندی نیاز دارد.

نحوه عملکرد
عملکرد اصلی ترانسفورماتور پالس مبتنی بر القای الکترومغناطیسی است.هنگامی که یک پالس ولتاژ به سیم‌پیچ اولیه اعمال میشود، میدان مغناطیسی متغیری

در هسته تولید می‌شود که موجب القای ولتاژ متناسب در سیم‌پیچ ثانویه می‌گردد. نکته کلیدی در طراحی این نوع ترانسفورماتورها آن است که از اشباع هسته در

طی پالس جلوگیری شود؛ زیرا اشباع مغناطیسی باعث کاهش راندمان و اعوجاج سیگنال خروجی خواهد شد.

ترانسفورماتورهای پالس اغلب برای انتقال انرژی در بازه‌های زمانی بسیار کوتاه و با دوره‌های تناوب معین به کار می‌روند. بنابراین باید دارای پهنای باند بالا و پاسخ

گذرای سریع باشند.

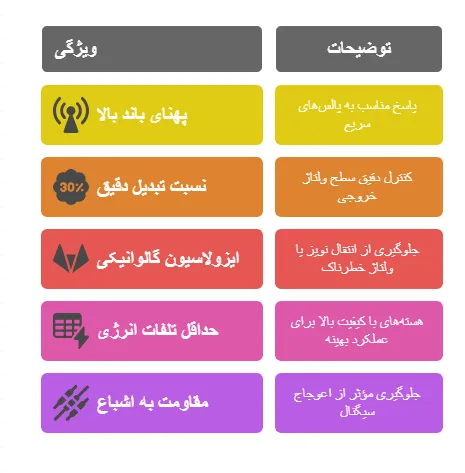

ویژگی‌های مهم ترانسفورماتور پالس

ویژگی

پهنای باند بالا: برای پاسخ‌دهی مناسب به پالس‌های سریع.

نسبت تبدیل دقیق: برای کنترل سطح ولتاژ خروجی.

ایزولاسیون گالوانیکی: جلوگیری از انتقال نویز یا ولتاژهای خطرناک بین مدارها.

حداقل تلفات انرژی: با استفاده از هسته‌های با کیفیت بالا.

مقاومت به اشباع: جلوگیری از اعوجاج سیگنال.

کاربردها


ترانسفورماتورهای پالس در حوزه‌های متعددی از صنعت و فناوری مورد استفاده قرار می‌گیرند، از جمله:

مدارهای دیجیتال و منطقی: برای انتقال سیگنال بین اجزای مدار بدون تداخل.

سیستم‌های مخابراتی: در مبدل‌های سطح و مدارهای تطبیق امپدانس.

منابع تغذیه سوئیچینگ (SMPS): برای انتقال پالس‌های انرژی با کنترل دقیق.

مدارات تحریک گیت ترانزیستورها (Gate Drive Circuits): به‌ویژه در سیستم‌های قدرت بالا مانند اینورترها.

ایزولاسیون در اندازه‌گیری و سنجش: برای محافظت از مدارهای حساس.

مزایا

دقت بالا در انتقال پالس

ایزولاسیون الکتریکی مطمئن

اندازه کوچک نسبت به توان منتقل شده

قابلیت کار در فرکانس‌های بالا

معایب

حساسیت به اشباع هسته

محدودیت در توان بالا نسبت به ترانسفورماتورهای سنتی

پیچیدگی در طراحی برای جلوگیری از اعوجاج

نکات طراحی

نکات
در طراحی ترانسفورماتور پالس باید به موارد زیر توجه ویژه‌ای شود:

استفاده از هسته فریت با تلفات پایین در فرکانس بالا

حداقل رساندن نشتی مغناطیسی و مقاومت سری

انتخاب تعداد دور مناسب برای هر سیم‌پیچ برای جلوگیری از اشباع

طراحی صحیح ایزولاسیون و فاصله بین سیم‌پیچ‌ها برای تحمل ولتاژ بالا

جمع‌بندی
ترانسفورماتور پالس به عنوان یکی از عناصر کلیدی در مدارهای الکترونیکی مدرن، نقش مهمی در انتقال سیگنال‌های پالس با دقت بالا و ایزولاسیون الکتریکی ایفا

می‌کند. با توجه به نیاز روزافزون به سرعتهای بالاتر در سیستم‌های دیجیتال و قدرت طراحی و استفاده صحیح از این نوع ترانسفورماتور اهمیت فراوانی یافته است.

شناخت دقیق عملکرد، مزایا و محدودیت‌های آن می‌تواند منجر به بهبود کارایی و اطمینان بیشتر در سامانه‌های الکترونیکی شود.
