ترانسفورماتور اتوترانس
ترانسفورماتورها از اجزای اساسی سیستم‌های انتقال و توزیع انرژی الکتریکی هستند که نقش مهمی در تغییر سطح ولتاژ دارند. یکی از انواع خاص
ترانسفورماتورها،ترانسفورماتور اتوترانس (Autotransformer) است که به دلیل طراحی خاص و ویژگیهای منحصربه‌فرد، در بسیاری از کاربردها استفاده
میشود. در این مقاله به بررسی ساختار، عملکرد، کاربردها و مزایای ترانسفورماتور اتوترانس پرداخته میشود.
تعریف و ساختار ترانسفورماتور اتوترانس
ترانسفورماتور اتوترانس نوعی ترانسفورماتور است که در آن بخش‌هایی از سیم‌پیچ اولیه و ثانویه به صورت مشترک به کار رفته‌اند. به عبارت دیگر،برخلاف
ترانسفورماتورهای معمولی که دارای دو سیم‌پیچ مستقل (اولیه و ثانویه) هستند، اتوترانسفورماتور یک سیم‌پیچ واحد دارد که بخشی از آن مشترک بین
ورودی و خروجی است. این سیم‌پیچ معمولاً به چند قسمت تقسیم شده که از طریق خروجی‌های مختلف، ولتاژهای متفاوتی فراهم می‌کند.
اصول عملکرد
عملکرد ترانسفورماتور اتوترانس بر اساس القای الکترومغناطیسی است که مشابه ترانسفورماتور معمولی است، اما به دلیل اشتراک سیم‌پیچ‌ها، جریانها
و ولتاژها به صورت مستقیم و غیرمستقیم از طریق سیم‌پیچ مشترک منتقل می‌شوند. این طراحی باعث کاهش مواد اولیه مورد نیاز ، کاهش تلفات و وزن
کمتر ترانسفورماتور میشود.
ولتاژ خروجی در اتوترانسفورماتور بر اساس نسبت تعداد دور سیم‌پیچ‌ها تعیین میشود . با تغییر محل اتصال خروجی ، می‌توان ولتاژ های مختلفی را از
ترانسفورماتور گرفت.

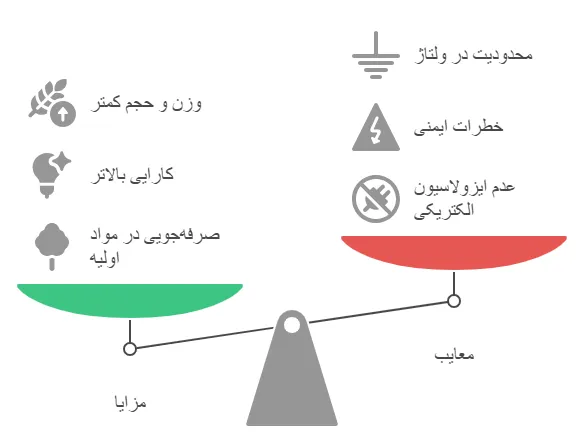

مزایا و معایب ترانسفورماتور اتوترانس
مزایا:
صرفه‌جویی در مواد اولیه: به دلیل استفاده مشترک سیم‌پیچ‌ها،مقدار سیم مسی و هسته آهنی کمتری نسبت به ترانسفورماتورهای معمولی مصرف میشود.
کارایی بالاتر: تلفات کمتر باعث افزایش بازدهی میشود.
وزن و حجم کمتر: به دلیل مواد کمتر، وزن و حجم ترانسفورماتور کاهش یافته و نصب و حمل‌ونقل آسان‌تر میشود.
هزینه کمتر: صرفه‌جویی در مواد و ساخت باعث کاهش هزینه کلی میشود.
قابلیت تنظیم ولتاژ: امکان گرفتن ولتاژهای مختلف از طریق خروجی‌های متعدد.
معایب:
عدم ایزولاسیون الکتریکی کامل: چون سیم‌پیچ‌ها مشترک هستند، ایزولاسیون کامل بین ورودی و خروجی وجود ندارد. این موضوع در برخی کاربردها مشکل
ساز میشود.
محدودیت در ولتاژ: برای ولتاژهای بسیار بالا یا تغییرات گسترده ولتاژ، استفاده از اتوترانسفورماتور محدود است.
خطرات ایمنی: به دلیل اتصال مشترک، اگر نقطه اتصال به درستی انجام نشود، ممکن است خطراتی برای تجهیزات یا افراد ایجاد شود.
کاربردهای ترانسفورماتور اتوترانس
ترانسفورماتورهای اتوترانس در کاربردهای مختلف صنعتی و تجاری به کار می‌روند، از جمله:
تغییر ولتاژ در سیستم‌های توزیع برق: برای کاهش یا افزایش ولتاژ در شبکه‌های ولتاژ متوسط که نیاز به ایزولاسیون کامل ندارند.
استارت موتورهای الکتریکی: در برخی موتورهای بزرگ برای کاهش جریان راه‌اندازی و جلوگیری از افت ولتاژ در شبکه.
تامین ولتاژهای مختلف در دستگاه‌ها و تجهیزات: در تجهیزاتی که نیاز به چند ولتاژ دارند.
کاربردهای انتقال انرژی در خطوط نیرو: در برخی سیستم‌ها برای تغییر ولتاژ به صورت مقرون به صرفه.

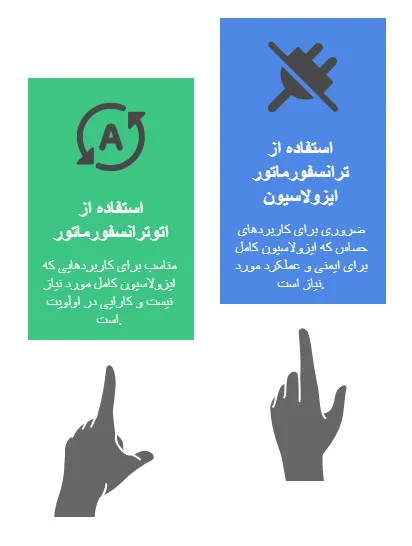

نکات مهم در استفاده از ترانسفورماتور اتوترانس
باید توجه داشت که در کاربردهای حساس که ایزولاسیون کامل الزامی است، از اتوترانسفورماتورها استفاده نمی‌شود.
طراحی و نصب باید با دقت انجام شود تا مشکلات احتمالی مانند اتصال کوتاه و خطرات ایمنی به حداقل برسد.
بررسی شرایط بار و ولتاژ کاری برای انتخاب مناسب‌ترین نوع ترانسفورماتور ضروری است.
نتیجه‌گیری
ترانسفورماتور اتوترانس به عنوان یک راه‌حل اقتصادی و کارآمد برای تغییر ولتاژ در شرایط خاص شناخته میشود. طراحی منحصر به فرد آن باعث کاهش مصرف
مواد، افزایش بازدهی و کاهش هزینه‌ها شده است. با این حال، محدودیت‌های ایزولاسیون و کاربردهای خاص باید در نظر گرفته شود. شناخت کامل ویژگی‌ها
و کاربردهای ترانسفورماتور اتوترانس به مهندسین برق کمک می‌کند تا بهترین انتخاب را برای نیازهای مختلف انجام دهند.
